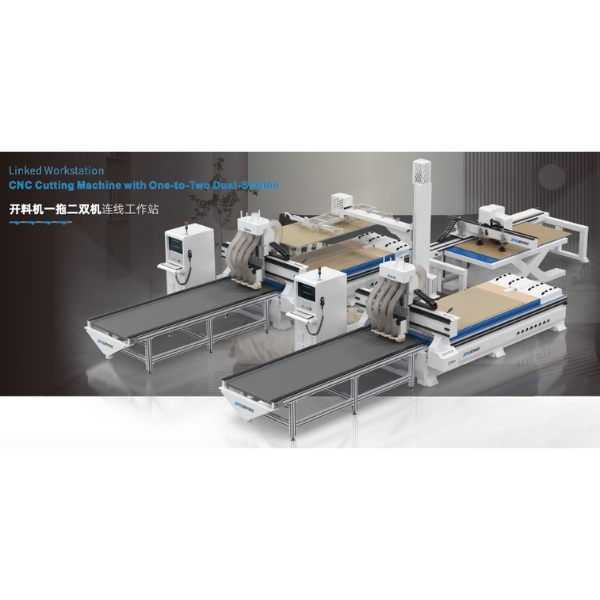

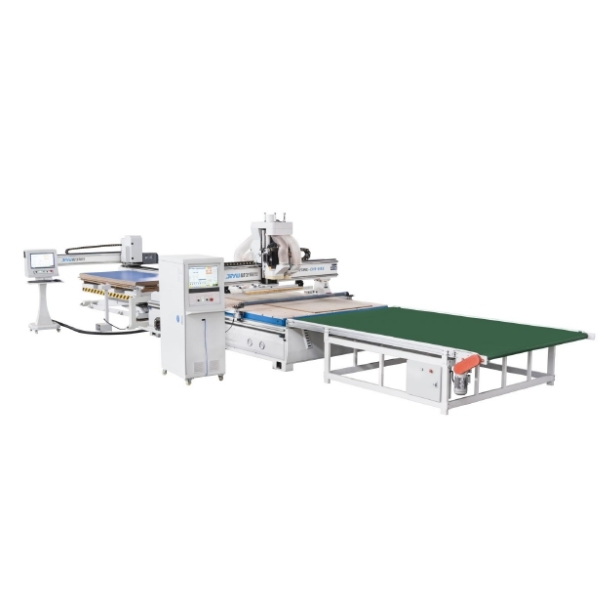

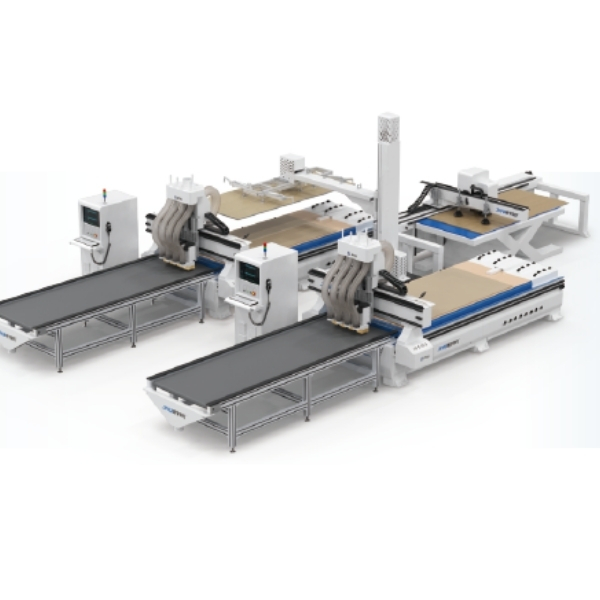

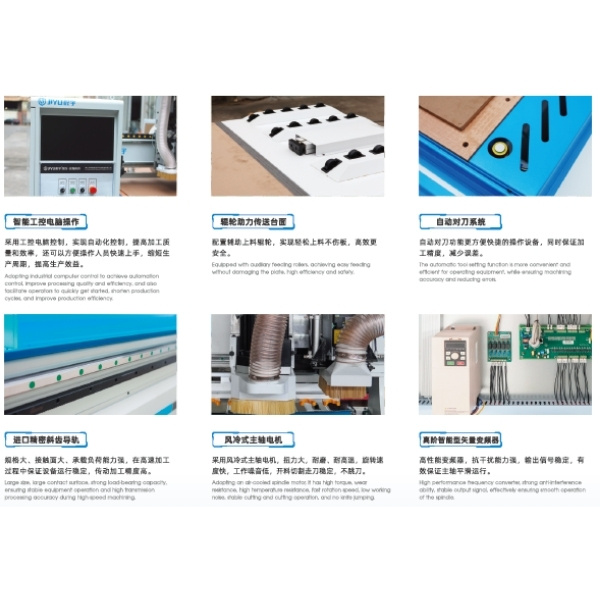

JIYU CNC NESTING İŞLEM MERKEZİ

Otomatik Yükleme ve Boşaltma Sistemli Düz Tabla CNC İşlem Merkezi:

v Makine şasesi, kaynaklı çelik konstrüksiyon ile imal edilmiş olup, yüksek rijitlik ve üzerinde taşıdığı gruplar

için vibrasyon önleyici bir yapıda tasarlanmıştır.

v Kontrol Paneli ses ve toz izolasyonlu olup, tüm grupları CE normu kapsamında kabin içinde toplanmıştır.

v G Kod tabanlı yazılım sistemi CAM programları ile çalışmaya elverişlidir. Bu sayede tüm işlemler çok rahat

bir şekilde ister G Kod, ister CAM programı ile kolaylıkla tasarlana bilinir.

v Makinamızın kablo kanalları 20 Milyon bükülmeye dayanıklı yüksek yumuşaklıkta yapıya sahiptir. Kablo

deformasyonu söz konusu olmamaktadır.

v Tüm Gövde işlemleri ileri düzeyde teknolojini entegre edildiği fabrikamızda tek bir yerde gerçekleşmektedir.

Monoblok gövde işlemleri için megaboy CNC işleme merkezi, optik fiber lazer kesim makinesi, ithal lazer

interferometresi, 3 boyutlu lazer tarayıcı kontrol makinası ile donatılmış uluslararası ileri üretim teknolojisi

mevcuttur. Bu sayede; müşterilere yüksek hassasiyetli, yüksek performanslı ürünler sağlamayı garanti altına

almakta, üretimin bitmiş ürün tespitine entegrasyonunu gerçekleştirmekteyiz.

v Makinamız full otomasyon ile tasarlanmıştır.

§ Asansör (Yükleme İstasyonu)

§ Asansörden makina içerisine vakum fincanları ile parça çekme ve hizalama

§ Makina İşlem Gövdesi

§ Barkodlama ( Labeling)

§ İtici Boşaltma Kolu

§ Boşaltma Konveyörü

TEKNİK VERİLER

Tabla Ölçüsü 3700 x 2100 mm

İşlenecek Maksimum Panel Ebatları

􀀀 X Yönünde

􀀀 Y Yönünde

􀀀 Z (Maksimum Kalınlık)

3700 mm

2100 mm

200 mm

Eksen Hızları

􀀀 X Yönünde

􀀀 Y Yönünde

􀀀 Z Yönünde

50 m/dakika

50 m/dakika

20 m/dakika

Eksen Yataklama Sistemleri

􀀀 X Yönünde

􀀀 Y Yönünde

• Z Yönünde

Kremayer Dişli

Kremayer Dişli

Yuvarlak Mil

Hassasiyet Bilgisi

• Working Accuracy

• Tekrarlanan İşlemde posizyon hassasiyeti

0,15 mm

0,05 mm

Merkezi Yağlama Sistemi Otomatik

Makina güvenlik sistemi CE Güvenlik Normlarına uygun

Makina Toplam Gücü 30 kW

FREZE MOTORU

Makina üzerinde bir adet hava soğutmalı freze motoru bulunmaktadır.

Motor Gücü :13,2 kW

Devir :18.000 rpm

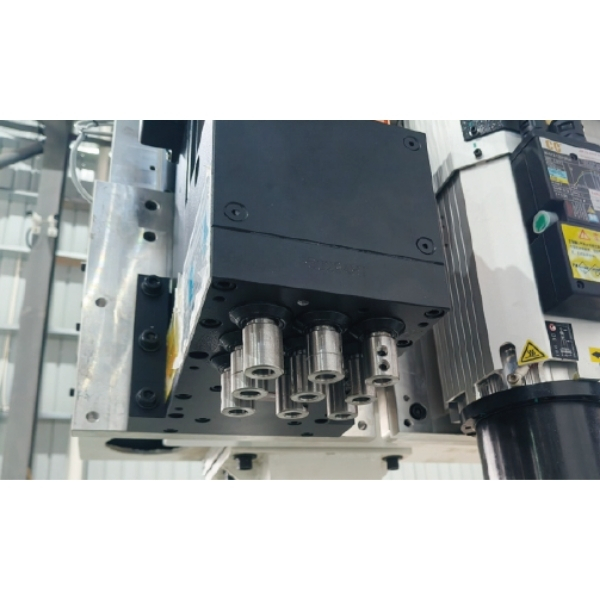

DELİK BLOĞU

Makina üzerinde bir adet delik bloğu bulunmaktadır.

Matkap Sayısı :Dikey yönde 9 adet matkap

Motor Gücü : 2,2 kW

Devir : 4.500 rpm

ÜST BASKI SİLİNDİRİ

Makina köprüsü ile birlikte hareket eden baskı silindir sistemi mevcuttur. Bu

sayede kesilmiş dar ve küçük malzemeler bile tabla üzerinde hareket etmez.

BIÇAK DEĞİŞTİRME MAGAZİNİ

Makina üzerinde 12 pozisyonlu bıçak değiştirme magazini bulunmaktadır.

MAKİNA İŞLETİM SİSTEMİ

Geleneksel G kodları ile programlama yapılmaktadır. NC dosyalarından direkt veri alımı mevcuttur.

CAD/CAM tabanlı programlar ile entegre edilip, veri alış verişi sağlanabilmektedir. Türkiye genelinde tercih

edilen Cad programı makine ile birlikte ofis çalışma bilgisayarınıza yüklenir.

ASANSÖR (YÜKLEME) SİSTEMİ

Makina giriş bölümünde bulunan asansör sistemi ile önceden hazırlanmış istif

asansör sisteminden tek tek makina içerisine çekilir.

Max istif yüksekliği : 500 mm.

Çekme işlemi makina köprü sisteminde yer alan vakum fincanları ile

yapılmaktadır.

Asansörde otomatik barkodlama sistemi mevcuttur.

BOŞALTMA KONVEYÖRÜ

Kodlama bitmiş ürünler otomatik olarak süpürücü kol yardımı ile boşaltma

konveyörüne itilmektedir.

Parçaların yere düşmesini engelleyen sensör mevcuttur.

MAKİNA ÜRETİMİNDE KULLANILAN EKİPANLAR

• Elektrik ekipmanları: Schneider

PC KONTROL SİSTEMİ

􀀀 19” renkli marka ekran

􀀀 Dokunmatik kontrol sistemi

􀀀 Endüstriyel PC ünitesi

􀀀 Türkçe kullanım imkânı

􀀀 Çoklu program hafızası

􀀀 Alarm kodlaması

􀀀 Çalışma ortamı sıcaklığı 0ºC-+45ºC

SATIŞ ŞEKLİ

DEVİR İLE SATIŞ

Teşvik belgesi olması durumunda makinenin “İTHAL” listede olması gerekmektedir.

İÇ NAKLİYE

İstanbul Gümrüklerinden iç nakliye müşteriye aittir.

ÖDEME KOŞULLARI

TESLİM SÜRESİ

Ön ödemenin tamamlanmasıyla birlikte makine teslim süresi 3 ay şeklindedir.

İLK MONTAJ VE İŞÇİ EĞİTİMİ

GARANTİ SÜRESİ

Makinenin montaj tarihinden itibaren 12 ay süreyle garanti kapsamındadır.

SERVİS HİZMETLERİ

Garanti süresi boyunca arıza durumunda servis hizmeti ücretsiz olarak sağlanacaktır.

Ancak servis sırasında oluşabilecek yol, yemek ve konaklama giderleri müşteriye aittir.

GARANTİ KAPSAMI DIŞINDA KALAN DURUMLAR

Kullanıcı hatalarından kaynaklanan arızalar

Elektriksel dalgalanmalardan (voltaj düşmesi/artışı vb.) oluşan arızalar ve elektronik cihazlar

Makine sarf malzemeleri

garanti kapsamı dışındadır.

Teknik elemanlarımızın, montajın yapılacağı şehre gidiş–dönüş, konaklama, şehir içi ulaşım, yemek giderleri ile montaj ve eğitim için gerekli malzeme teminleri müşterimize aittir.

Mavi Makina, makine toplam bedelinin Mavi Makina banka hesaplarına ulaşması ile İstanbul gümrük antrepolarından müşterimize devir faturası kesecektir. devir sonrası ardiye, %11 + %2,7 gümrük vergileri, ithalat gümrük danışmanlık masrafı, TSE ve TAREKS masrafları ile %20 KDV) belirtilen firmaya aittir.

Devir öncesi tüm masraflar Mavi Makina firmasına, devir faturası sonrası tüm ithalat masrafları

Toplam tutarın %30 USD karşılığı siparişte peşin olup, bakiye ödeme gümrüklerden devir veya satış faturasından 5 iş günü önce firmamıza yapılmış olacaktır.

YETKİLİ SERVİS DIŞINDAKİ MÜDAHALELER

Garanti süresi boyunca makineye yalnızca Yetkili Teknik Servis tarafından müdahale edilebilir.

OPERATÖR DEĞİŞİKLİĞİ

Makine eğitimi verilmiş operatörün değiştirilmesi durumunda bu değişiklik firmamıza bildirilmelidir.

Aksi halde yeni operatörün hatalarından kaynaklı arızalardan firmamız sorumlu değildir.

ÖNEMLİ NOTLAR

Teşvik belgenize uygun olarak gümrüklerden çekme ve iş yerinize nakliye giderleri sayın müşterimize aittir.

Bu evrakın geçerlilik süresi 7 iş günüdür.
